1.產品基本信息
丹鳳天元電子有限公司自成立以來，就立足創新，充分利用天元、西安交通大學、西安電子科技大學等以及行業上下游的智力資源，形成了強力的產、學、研創新平臺，取得多項創新成果并應用于實際生產中，生產的陶瓷線性電阻性能優越。
陶瓷線性電阻，是一款特殊的線性電阻器，其整個電阻體都是導電路徑，較普通表面導電型電阻器的電流通道面積大很多，而且其體積比熱容大（約為水的2倍），所以其為無電電阻器，特別適合在小體積小質量的情況下可靠實現大的脈沖過載能力。
正是由于其無感、小體積和大的脈沖過載能力，陶瓷線性電阻器在很多脈沖場合應用廣泛。例如，電力系統的中性線接地電阻、高壓開關中的合閘電阻，電梯中的剎車電阻，軟啟動和變頻啟動中RC回路的吸收電阻，電力機車的剎車泄放電阻，煉鋼爐的分閘電阻，起重機的吸收電阻，電機的分閘電阻，發電機的勵磁吸收電阻，電磁武器、激光武器、微波武器等脈沖武器的脈沖發生保護吸收電阻器，如果將其做成小型的無感電阻器，更易實現無感（無分布電感），在電子線路中的脈沖應用中比一般的電阻的可靠性更高。
高壓,無感,陶瓷線性電阻由粘土、氧化鋁和碳的混合物制造。通常用鋁作電極,提供可靠的電氣接觸,側面涂層用于改善介質耐壓。線性瓷電阻器電阻率范圍寬，可以作成各種各樣的幾何形狀,直徑最大152mm，機械強度高，耐壓縮,能夠吸收機械沖擊。體型電阻,因此尺寸最小。
產品可以是單片或組裝成模塊。
2.產品特點
耐高壓
額定浪涌能量高
空氣/水冷卻耐空氣/油/SF6
體型電阻
自由設計訂制
無感
電阻率范圍寬
不同尺寸
夾持/引線/螺桿各種安裝端
3.產品應用
-電力傳輸-激光-牽引-焊接-交流/直流驅動-感應加熱-逆變器-軟啟動-脈沖功率-電流限制-虛擬負載-電容器放電-脈沖形成網絡-動態制動
4.產品規格
4.1電阻片
電阻片是最基本的產品，可以提供客戶組裝成各種需要的具體用途電阻品，提供設計的靈活性。表1列出常用的規格，圖1為常用外形尺寸，如需其它外形，如無中孔規格、其它阻值或厚度等，可以根據客戶要求訂制。

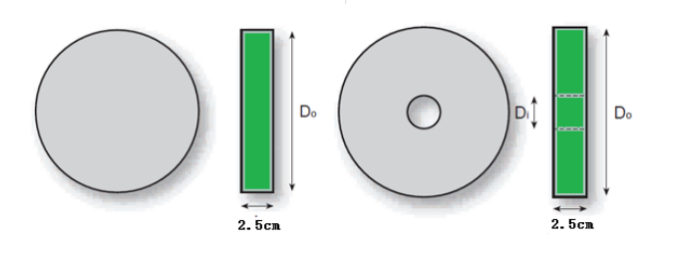

圖1電阻器外形尺寸

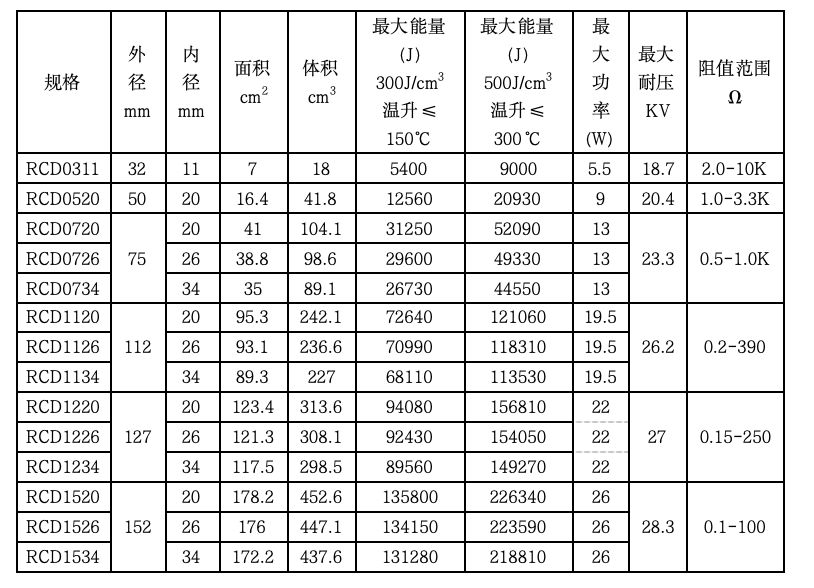

表1電阻片性能
4.2管式陶瓷線性電阻
將電阻片安裝在環氧-玻璃管中，以鋁端頭作為電極，可以安裝支架，以便于適合應用。
可以根據要求，將直徑32~152的電阻片組裝在相應的玻璃環氧管中，電阻值范圍可適應客戶要求。

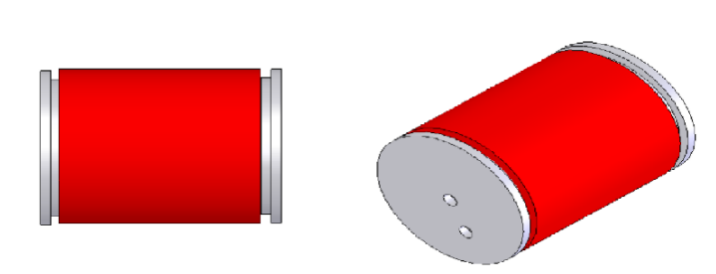

圖2管式陶瓷線性電阻

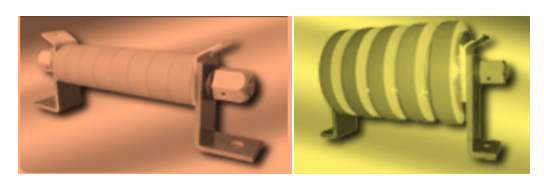

4.3組裝式陶瓷線性電阻
4.3.1結構
可以單獨提供配組好電阻值的陶瓷線性電阻器組，也可以提供預組裝件以便于安裝。
裝配部件:電阻片安裝用的玻璃纖維桿，安裝鋁端頭，碟形彈簧，絕緣支架(塑料)，電氣連接用鋁端子
4.3.2產品特點
高浪涌額定能量，耐高壓，無感，適合空氣/油/SF6氣體環境，適合空氣卻和水冷，可選的安裝形式，可定制。
4.3.3產品性能參數
電阻值：0.1Ω～1kΩ，針對不同的應用場合。
單次能量：～２MJ（對應脈沖間隔時間），針對不同的應用場合。
連續功率：１KW，２KW
耐電壓：可根據不同的要求，為直流／交流或特定的脈沖波形。
脈沖耐壓可達數十千伏。
表面溫升：可根據要求設計
?。蹬c線繞電阻相比的優勢
?體型導電，可以承受更大的脈沖過載
?無電感，對電壓響應快，不引起感性過電壓
?體積小，重量輕，不易失效，可靠性高
?特別適于脈沖應用
?。峨娮韫ぷ鳝h境
連續工作溫度：小于150℃。
短時工作溫度：外徑112mm以下，小于300℃；外徑大于112mm，小于250℃。
連續脈沖：脈沖串工作時按短時工作考慮；連續脈沖工作時按連續工作考慮。
